漏水・遊離石灰、剥離・鉄筋露出とは？コンクリート橋の個別損傷の見方

コンクリート橋の点検では、ひびわれと並んで、剥離・鉄筋露出、漏水・遊離石灰、うきといった損傷が頻繁に記録されます。これらは単独の現象に見えて、実は内部で進む劣化の連鎖の一部であり、互いに関連しています。個別の損傷を正しく読み解くには、その背後にある劣化のメカニズムを理解しておくことが役立ちます。

本記事では、コンクリート橋の代表的な個別損傷を取り上げ、それぞれが何を示すサインなのか、どのように進行するのかを整理します。あわせて、これらをひびわれとセットで記録すべき理由も解説します。

個別損傷は「劣化の連鎖」でつながっている

コンクリート橋の損傷は、ひとつずつ独立して起きるのではなく、連鎖的に進むことが多くあります。典型的には、ひびわれから水や塩化物イオンが浸入し、内部の鉄筋が腐食し、腐食生成物の膨張でかぶりが押し出され、剥離・鉄筋露出に至る、という流れです。個別の損傷を見たときに「これは連鎖のどの段階か」を意識すると、進行度の見立てがしやすくなります。

剥離・鉄筋露出

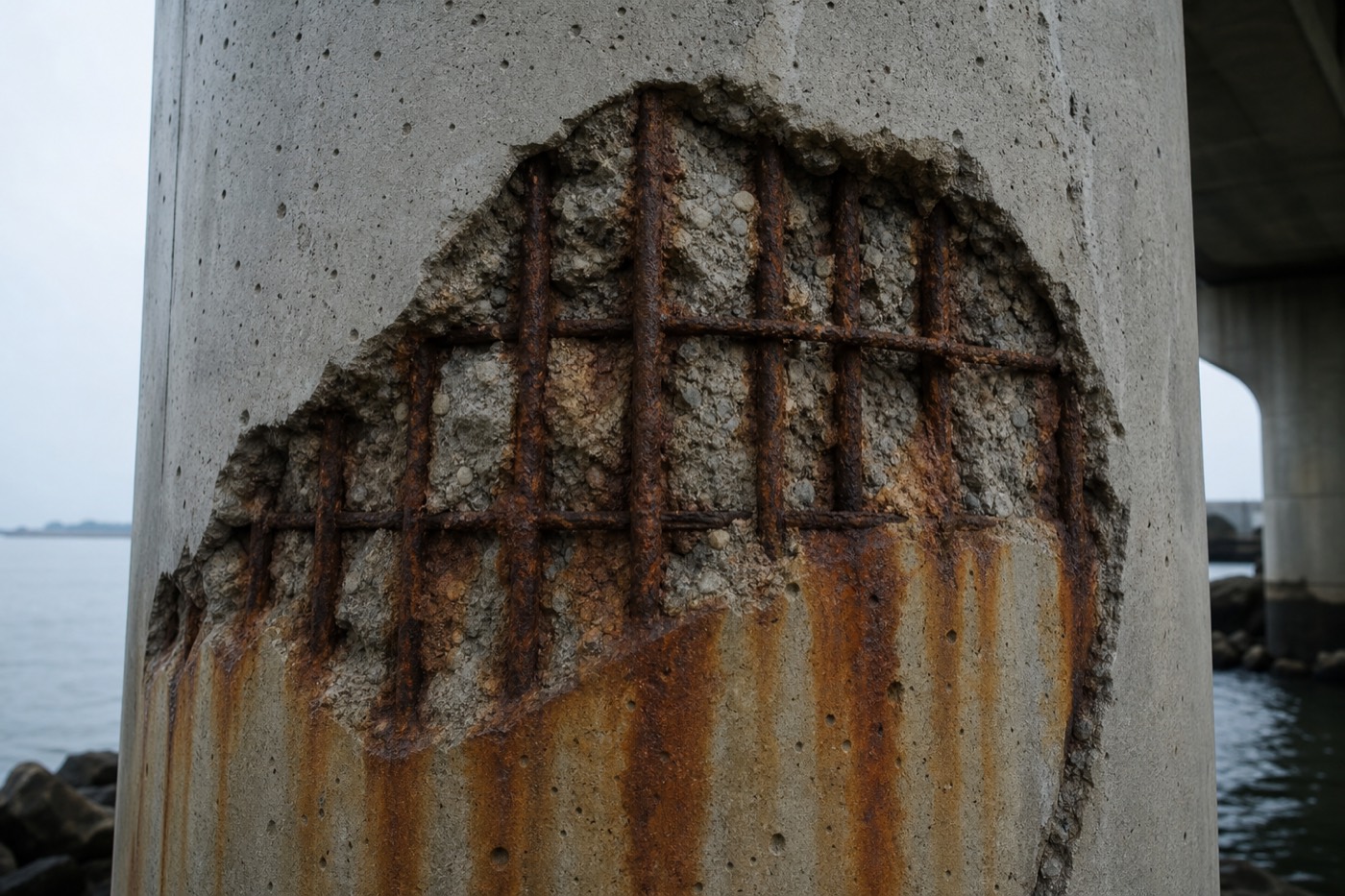

剥離・鉄筋露出は、かぶりコンクリートが剥がれ落ち、内部の鉄筋が外部に現れた状態です。これは鋼材腐食がかなり進行したサインであり、露出した鉄筋はさらに腐食が進みやすくなります。剥離したコンクリート片が第三者被害（落下）につながる可能性もあるため、位置や範囲、鉄筋の腐食状況を丁寧に記録する必要があります。

漏水・遊離石灰

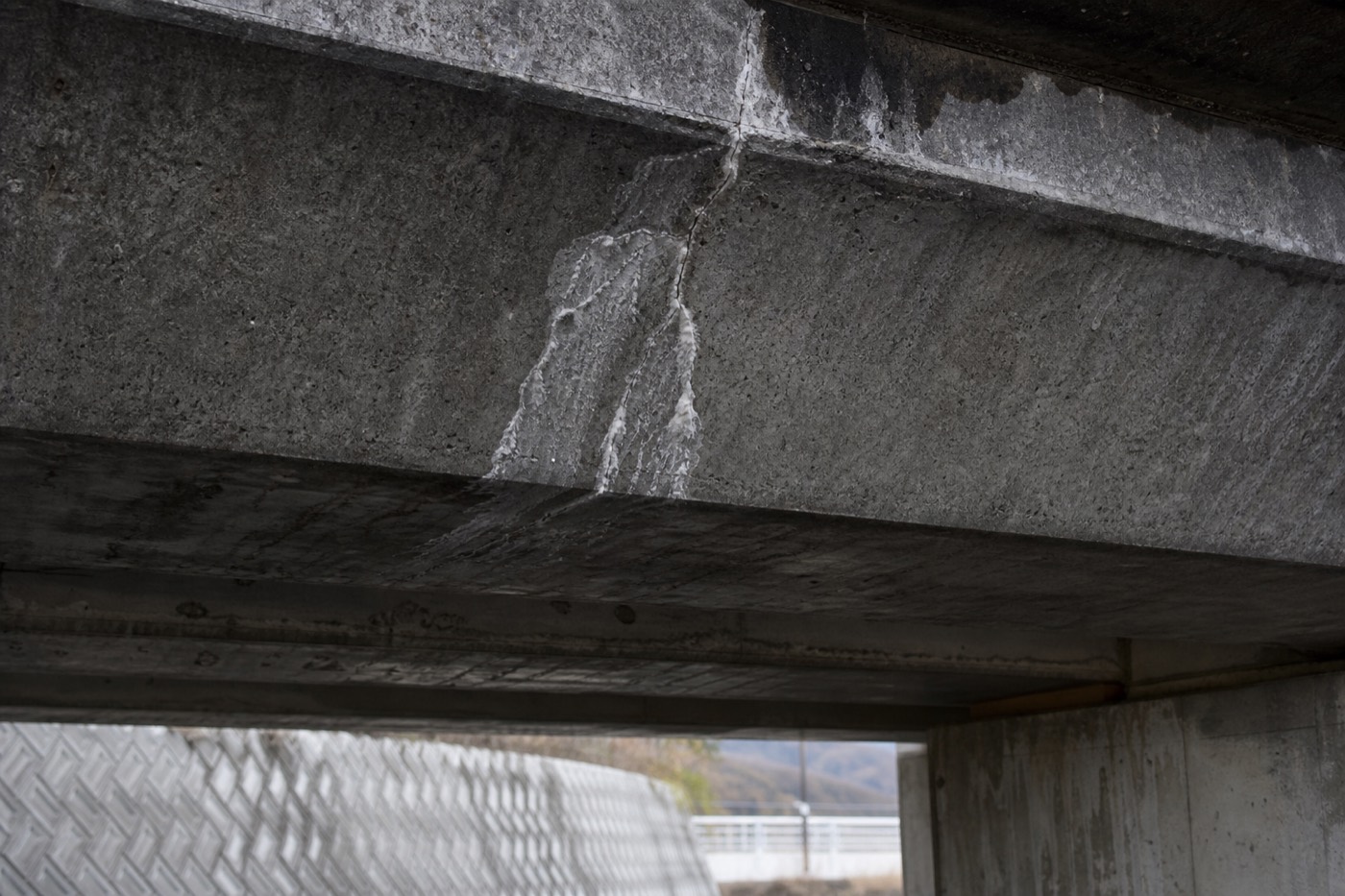

漏水・遊離石灰は、ひびわれや打継ぎ目などを通じて水がコンクリート内部を移動し、水に溶けた成分（水酸化カルシウム等）が表面に析出して白く固まったものです。遊離石灰（エフロレッセンス）が見られるということは、そこに継続的な水みちがあることを意味し、内部の劣化が進行している可能性を示唆します。単なる汚れではなく、水の挙動を示すサインとして読むことが重要です。

うき

うきは、コンクリートの表層と内部の間で剥離が進み、表層が浮いている状態です。外観では分かりにくいことも多く、打音検査（ハンマーでたたいて音の違いを確かめる）などで把握されます。うきは、放置すればいずれ剥離・鉄筋露出やコンクリート片の落下につながるため、早期に把握しておきたい損傷です。近接目視だけでは捉えにくい損傷の代表例でもあります。

劣化メカニズムとの関係

これらの損傷の背後には、塩害（塩化物イオンによる鉄筋腐食）、中性化（コンクリートのアルカリ性低下による鉄筋の不動態被膜の喪失）、凍害、アルカリシリカ反応（ASR）などの劣化機構があります。どの機構が主要因かによって、進行の速さや効果的な対策が変わります。点検では、損傷の外観だけでなく、立地環境（海岸部・凍結防止剤の散布など）もあわせて観察することで、原因の見立ての手がかりが得られます。

ひびわれとあわせて記録する理由

点検要領の考え方では、コンクリート部材の変状はひびわれ又は床版ひびわれで代表できることが多いとされます。しかし、剥離・鉄筋露出や漏水・遊離石灰などが一緒に確認された場合は、それらもあわせて記録に残すことが望ましいとされています。これは、連鎖して進む損傷の全体像を残しておくことで、次回点検での進行の比較や、原因の見立てに役立つためです。損傷図や写真台帳では、ひびわれだけでなく関連する個別損傷も丁寧に記録しておきましょう。

よくある質問

遊離石灰が見られたら必ず補修が必要ですか？

遊離石灰は水みちの存在を示すサインであり、それ自体が直ちに補修を要するとは限りません。ただし継続的な漏水は内部劣化の進行を示唆するため、範囲や量、ひびわれとの関係をあわせて評価し、技術者が措置の要否を判断します。

うきはどうやって把握するのですか？

うきは外観では分かりにくいことが多く、打音検査などで把握されるのが一般的です。近接目視だけでは捉えにくい損傷であり、必要に応じて非破壊的な手法を併用します。

剥離・鉄筋露出とひびわれはどちらを記録すべきですか？

両方を記録するのが望ましい対応です。要領ではひびわれで代表できることが多いとされますが、一緒に確認された剥離・鉄筋露出などの変状もあわせて記録に残すことで、損傷の全体像と進行が把握しやすくなります。
