- ひびわれを「幅」で評価するのは、幅が大きいほど水・塩化物イオンが浸入しやすく、鋼材腐食のリスクに直結するため
- 最大ひびわれ幅の区分は、RC構造物で0.2mm・0.3mm、PC構造物で0.1mm・0.2mmが節目（橋梁定期点検要領 令和6年7月）
- 損傷程度a〜eは幅だけでなく最小ひびわれ間隔との組合せで決まり、健全性の診断（Ⅰ〜Ⅳ）とは別レイヤーの情報
- 測定はクラックスケール・クラックゲージと画像計測の使い分け。最大幅の位置・パターン・前回点検との比較の記録が進行管理の鍵
橋梁のコンクリート部材で最も頻繁に記録される損傷が「ひびわれ」です。点検調書には必ずと言ってよいほど登場し、その評価の物差しとして使われるのが「0.2mm」「0.3mm」というひびわれ幅の節目です。しかし、なぜ長さや本数ではなく幅で評価するのか、なぜRC（鉄筋コンクリート）とPC（プレストレストコンクリート）で数値が異なるのかを、根拠から説明できる形で整理した資料は意外に多くありません。
本記事では、国土交通省の「橋梁定期点検要領」（令和6年7月 道路局国道・技術課）が定める損傷程度の評価基準に沿って、ひびわれ幅の区分の意味、幅と間隔の組合せによるa〜e評価の仕組み、RCとPCで閾値が異なる理由、そして現場での測定方法と記録実務のポイントまでを整理します。調書の品質管理を担う方が、評価の根拠を部下や発注者に説明できる状態になることを目指します。
※本記事が扱うのは道路橋（橋梁）の定期点検におけるひびわれ評価です。住宅・建築物の外壁ひび割れの補修判断とは基準体系が異なります。
なぜひび割れは「幅」で評価するのか
コンクリートは引張力に弱い材料であり、乾燥収縮や温度変化、荷重の作用などによってひびわれが生じること自体は珍しくありません。問題は、ひびわれが劣化因子の「入口」になることです。
ひびわれの幅が大きいほど、雨水や塩化物イオンなどの劣化因子が内部の鋼材（鉄筋・PC鋼材）に到達しやすくなり、鋼材腐食のリスクが高まります。鋼材が腐食すれば断面が減少し、腐食生成物の膨張によってかぶりコンクリートの剥離・鉄筋露出へと損傷が進行していきます。ひびわれ幅を評価の物差しにするのは、この「劣化因子の浸入しやすさ」を外観から推し量るためです。
言い換えると、ひびわれ幅は構造安全性を直接示す数値ではなく、劣化リスクの代理指標です。0.2mm・0.3mmという数値も実務上の節目として広く使われているものであり、この幅を超えた瞬間に構造物が危険になるという意味ではありません。だからこそ、後述するように、幅単独ではなくひびわれの間隔・位置・進行性と組み合わせて評価する仕組みになっています。
点検要領の評価基準：RCは0.2mm・0.3mm、PCは0.1mm・0.2mmが節目
国土交通省（直轄）管理橋梁向けの「橋梁定期点検要領」（令和6年7月 道路局国道・技術課）では、26種類の損傷について、損傷程度をa（損傷なし）からe（損傷が著しい）の5段階で評価する基準を定めています。コンクリート部材の「ひびわれ」はその代表的な損傷のひとつで、最大ひびわれ幅に着目した程度の区分は次のとおりです。
| 程度の区分 | RC構造物 | PC構造物 |
|---|---|---|
| 大 | 0.3mm以上 | 0.2mm以上 |
| 中 | 0.2mm以上0.3mm未満 | 0.1mm以上0.2mm未満 |
| 小 | 0.2mm未満 | 0.1mm未満 |
※最大ひびわれ幅に着目した区分（橋梁定期点検要領 令和6年7月による）。
RC構造物では0.2mmと0.3mm、PC構造物では0.1mmと0.2mmが区分の境目です。冒頭に挙げた「0.2mm・0.3mm」という節目は、RC構造物のこの区分に由来します。
なお、この評価基準は直轄向け要領に由来するものですが、多くの自治体の点検要領・マニュアルが同様の考え方を準用しています。ただし細部の運用は管理者ごとに異なるため、実際の業務では所属する道路管理者の要領・発注仕様に従ってください。
幅だけでは決まらない：ひびわれ間隔との組合せでa〜e評価
損傷程度のa〜e判定は、最大ひびわれ幅の区分（大・中・小）だけで決まるわけではありません。橋梁定期点検要領では、「ひびわれ幅（大・中・小）」と「最小ひびわれ間隔」の組合せによって評価が決まり、幅が大きく、かつ間隔が密であるほど悪い評価になります。
間隔が評価に組み込まれているのは、ひびわれの密度が損傷の広がりを表すためです。1本だけ入った細いひびわれと、狭い間隔で多数入ったひびわれとでは、同じ最大幅でも損傷の性格が異なります。間隔が密であることは、ひびわれが面的に発生し、部材全体として劣化が進んでいる可能性を示すサインと読めます。
もうひとつ、実務で混同しやすいのが、損傷程度（a〜e）と健全性の診断の区分（Ⅰ〜Ⅳ）の関係です。この2つは別レイヤーの情報です。a〜eは「損傷の外観上の程度」を客観的に記録するもの、Ⅰ〜Ⅳは「構造物の機能への支障」を診断するもの（定義は平成26年 国土交通省告示第426号）で、ひびわれが「e」だから自動的にⅢになる、といった変換は存在しません。部材の重要度、損傷の位置、進行性を踏まえて点検技術者が診断します。Ⅰ〜Ⅳの定義と判定の考え方は健全性の診断（判定区分Ⅰ〜Ⅳ）の解説記事で詳しく整理しています。
床版のひびわれは、この基準では評価しない
ここまで見てきた幅と間隔の組合せは、⑥ひびわれの評価基準です。ところが橋の点検で最も件数が多いひびわれ、つまり床版に生じたひびわれは、⑥ひびわれでは扱いません。要領の付録は、⑥ひびわれの【他の損傷との関係】でこう定めています。
「床版に生じるひびわれは『床版ひびわれ』として扱い，『ひびわれ』としては扱わない。」
「としては扱わない」という言い切りです。両方に書くのではなく、床版のひびわれは⑪床版ひびわれの側だけで記録します。ここを取り違えると、幅の基準（RC 0.2mm・0.3mm／PC 0.1mm・0.2mm）を床版に当てはめてしまい、要領に無い評価をすることになります。
⑪床版ひびわれは「方向」と「格子の大きさ」で評価する
⑪の評価区分は、⑥とは軸が違います。まず1方向ひびわれか2方向ひびわれかで表が分かれ、それぞれの中で性状と漏水・遊離石灰の有無を組み合わせて a〜e が決まります。損傷パターンの区分も定められており、1方向がパターン1、2方向がパターン2です。
付録の区分から、要点だけを原文で示します。
- ｂ（1方向のみ）：「最小ひびわれ間隔は概ね１ｍ以上」「最大ひびわれ幅は0.05mm以下（ヘアークラック程度）」、漏水・遊離石灰は「なし」
- ｃ（2方向）：「ひびわれは格子状」「格子の大きさは0.5ｍ程度以上」「ひびわれ幅は0.1mm以下が主（一部には0.1mm以上も存在）」、漏水・遊離石灰は「なし」
- ｄ（2方向）：「格子の大きさは0.5ｍ～0.2ｍ」「ひびわれ幅は0.2mm以下が主（一部には0.2mm以上も存在）」、漏水・遊離石灰は「なし」
- ｅ（2方向）：「格子の大きさは0.2ｍ以下」「ひびわれ幅は0.2mm以上が目立ち，部分的な角落ちも見られる」、漏水・遊離石灰は「なし」
ここで重要なのは、ｃ・ｄ・ｅのそれぞれに「漏水・遊離石灰＝あり」の行が別に用意されていることです。たとえば「格子の大きさは問わない」「ひびわれ幅は0.2mm以下が主」でも、漏水・遊離石灰が「あり」ならｄに置かれます。同じく格子の大きさを問わずに「0.2mm以上が目立ち，部分的な角落ちも見られる」で漏水・遊離石灰「あり」ならｅです。床版では、水の出方が幅と同じ重みで評価に入っているということです。
幅ではなく「格子が細かくなること」が進行の指標になる

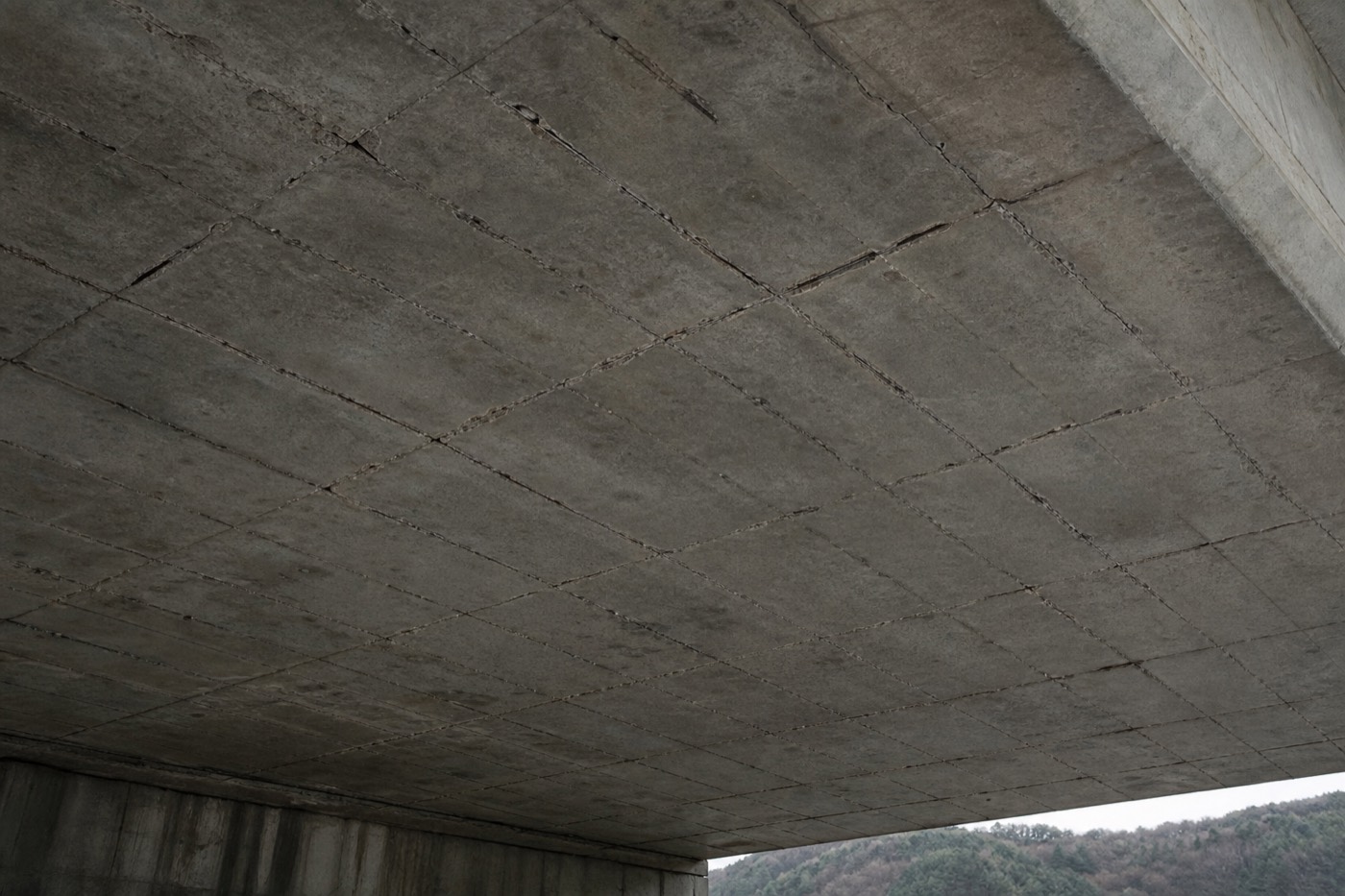

⑥ひびわれでは幅が主役ですが、⑪では2方向ひびわれの格子の大きさが 0.5ｍ程度以上 → 0.5ｍ〜0.2ｍ → 0.2ｍ以下と細かくなる順で ｃ・ｄ・ｅ が並びます。同じ床版を5年後に見たとき、幅が変わっていなくても格子が細かくなっていれば評価は上がります。
したがって床版の記録では、代表箇所の幅だけを測っても次回との比較になりません。付録も「床版ひびわれの発生位置やその範囲・状況をスケッチや写真で記録するとともに，代表的な損傷の主要寸法を損傷図に記載するものとする。」としています。格子の大きさが読み取れる範囲でのスケッチと写真が、次回点検で進行を判断する材料になります。
落ちる直前までは、まだ「床版ひびわれ」
もう1つ、床版で迷いやすい境界が定められています。⑨抜け落ちの【他の損傷との関係】です。
「床版の場合には，著しいひびわれが生じていてもコンクリート塊が抜け落ちる直前までは，『床版ひびわれ』として扱う。」
どれだけ深刻に見えても、実際にコンクリート塊が落ちていなければ⑪床版ひびわれの側で記録します。⑨に移るのは落ちた後です。⑨の評価区分はａとｅしかないので、程度の段階を持っているのは⑪の側だけということになります。床版の進行を段階で残せるのは、落ちる前の期間だけです。
実務での使い分け
- 対象部材が床版かどうかを先に確定する。床版なら幅の基準（RC・PC）は使わない
- 1方向か2方向かを決め、パターン番号（1または2）を記録する
- 2方向なら格子の大きさを測る。0.5ｍ程度以上／0.5ｍ〜0.2ｍ／0.2ｍ以下のどこかを判断する
- 漏水・遊離石灰の有無を必ず確認する。有無で評価が変わる
- 角落ちの有無を見る。ｅの性状に明記されている
床版以外のコンクリート部材、たとえば主桁・橋台・橋脚・地覆に生じたひびわれは、これまでどおり⑥ひびわれの幅と間隔の基準で評価します。同じ橋の中で、部材によって評価軸が切り替わるという点だけ押さえておけば、調書の書き分けで迷うことはなくなります。
PCがRCより厳しい理由
PC構造物は、PC鋼材に導入したプレストレス（あらかじめ与えておく圧縮力）によって断面を効率的に働かせる構造です。このためPC鋼材の腐食は、単なる鋼材の断面減少にとどまらず、プレストレスの喪失、すなわち構造性能の低下に直結します。ひびわれ幅の閾値がRCより厳しく設定されているのは、この構造上の特性が理由です。
実務上の注意点として、同じ0.2mmのひびわれでも、RC構造物では「中」、PC構造物では「大」に区分されます。評価に着手する前に、対象部材の構造形式（RCかPCか）を確認しておかないと、程度の区分がワンランクずれるおそれがあります。RC桁とPC桁が混在する橋梁や、径間ごとに形式が異なる橋梁では特に注意が必要です。
測定方法の選択肢：クラックスケールから画像計測まで
ひびわれ幅の測定手段は、現場で直接測る道具と、画像から計測する方法に大別できます。それぞれ向き不向きがあるため、対象箇所の条件と目的に応じて使い分けます。
| 方法 | 向いている場面 | 留意点 |
|---|---|---|

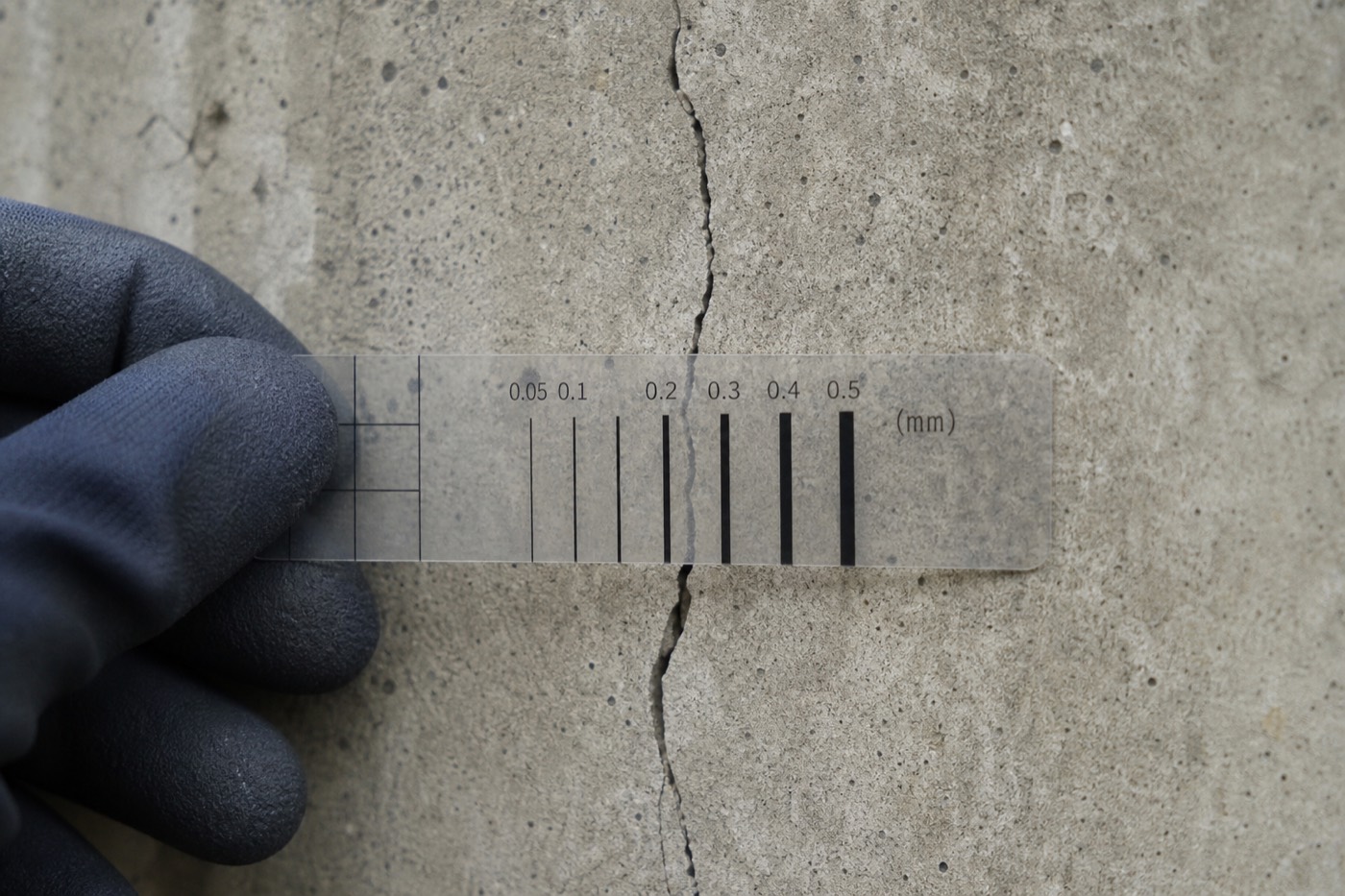

| クラックスケール | 近接できる箇所で、その場で幅を読み取るスポット測定。安価で手軽 | 目盛との見比べによる読み取りのため個人差が出やすい。最大幅の位置を見極める技量も必要 |
| クラックゲージ | ひびわれをまたいで設置し、幅の変化を継続的に監視する進行性の確認 | 設置と管理の手間がかかる。監視すべきひびわれの選定が前提 |
| 画像計測（AI検出を含む） | 広い面の網羅的な記録。足場や橋梁点検車での近接が難しい箇所の状態把握 | 解像度・距離・照明など撮影条件に性能が左右される。撮影条件の標準化が前提 |
制度面では、令和6年3月の道路橋定期点検要領（技術的助言）の改定で、状態の把握を「近接目視、または近接目視による場合と同等の評価が行える他の方法」により行うことが明確化され、画像計測などの点検支援技術の位置づけが整理されました。各技術の性能値・適用条件は、国土交通省の点検支援技術性能カタログで確認できます。AIによるひび割れ検出の性能をどう読み解くかは、AIひび割れ検出の「精度」の見方の記事で詳しく解説しています。
記録実務のポイント：位置・パターン・前回との比較
測った数値を評価と進行管理につなげるには、記録の残し方が重要です。押さえておきたいポイントは3つあります。
どの部材の、どの位置で最大ひびわれ幅を測ったかを、損傷図と写真で特定できるように残します。次回点検で同じ位置を測り直せることが、進行管理の前提になります。
ひびわれの方向や形状（部材軸に沿う、斜めに入る、網目状に広がる、など）は発生原因を推定する手がかりになります。幅の数値だけでなく、分布・パターンが分かるスケッチや写真を残すと診断段階の判断材料が増えます。
幅の拡大、本数の増加、新規発生の有無を比較できるよう、撮影位置やアングルをそろえます。定期点検は5年に1回が基本（道路法施行規則に基づく）であり、5年越しの進行を追えるかは前回記録の質に左右されます。
なお、令和6年3月の要領改定では写真記録の運用も変わりました。従来は部材単位の判定区分Ⅲ・Ⅳの場合に限って損傷状況写真を残す運用でしたが、改定後は評価に関係なく、各構造区分の技術的評価の根拠となる写真を残すこととされています。ひびわれ写真の撮影・整理の実務は損傷写真台帳の作り方の記事を参照してください。
ひび割れ幅の節目はRCで0.2mm・0.3mm、PCで0.1mm・0.2mm。幅は劣化リスクの代理指標であり、間隔との組合せでa〜eを評価します。最大幅の位置・パターン・前回との比較まで記録できていれば、5年後の進行管理まで機能します。
よくある質問
ひび割れ幅0.2mmはどのくらいの細さですか？
目視でかろうじて確認できる程度の細さで、目測での正確な読み取りは困難です。程度の区分の境目にあたる幅であるため、クラックスケールを当てて読み取るか、画像計測で定量化するのが確実です。
RCとPCでひび割れ幅の基準が違うのはなぜですか？
PC構造物ではPC鋼材の腐食がプレストレスの喪失、すなわち構造性能の低下に直結するためです。橋梁定期点検要領（令和6年7月）では、PC構造物の区分の閾値（0.1mm・0.2mm）はRC構造物（0.2mm・0.3mm）より厳しく設定されています。
ひび割れ幅が0.3mm以上なら健全性の診断はⅢになりますか？
自動的にはなりません。損傷程度（a〜e）は外観上の程度の記録、健全性の診断（Ⅰ〜Ⅳ）は機能への支障の診断で、別レイヤーの情報です。部材の重要度・損傷の位置・進行性を踏まえて点検技術者が診断します。
出典・適用範囲
本文の版・条項・対象を確認するための一次資料です。原典の適用範囲と、編集部が作成した例・チェック表を区別しています。
- 橋梁定期点検要領（令和6年7月・令和7年3月訂正） — 国土交通省が管理する道路橋。自治体は採用版を別途確認。参照箇所：第1章～第4章／付録1 記入要領／付録3 損傷程度の評価要領。
原典リンク確認：2026年9月11日。専門家による個別施設・個別案件の判断を代替するものではありません。
