- LiDARはレーザーで対象までの距離を測り、3次元の点の集まり（点群）として形状を捉える技術
- 得意なのは形状把握・変状の概形・断面や離れの計測など、面的・立体的な情報
- 微細なひびわれ幅の可否は点密度だけでは決まらず、機種・距離・スポット径・計測方法を含む実測検証が必要
- 単写真2D解析と多視点写真測量を区別する。多視点写真からも3次元点群が得られる
LiDARや点群データという言葉を、橋梁点検の文脈でも耳にするようになりました。3次元で形状を捉えられる技術は魅力的ですが、「点群があればひび割れも測れる」といった誤解も見られます。LiDARは万能ではなく、得意な用途と不得意な用途がはっきり分かれる技術です。
本記事では、LiDAR・点群データを橋梁点検で活用するときに、何ができて何ができないのかを技術的に整理します。写真計測との違いや、どんな場面で点群が活きるのかを、実務目線でまとめます。
LiDAR・点群データとは

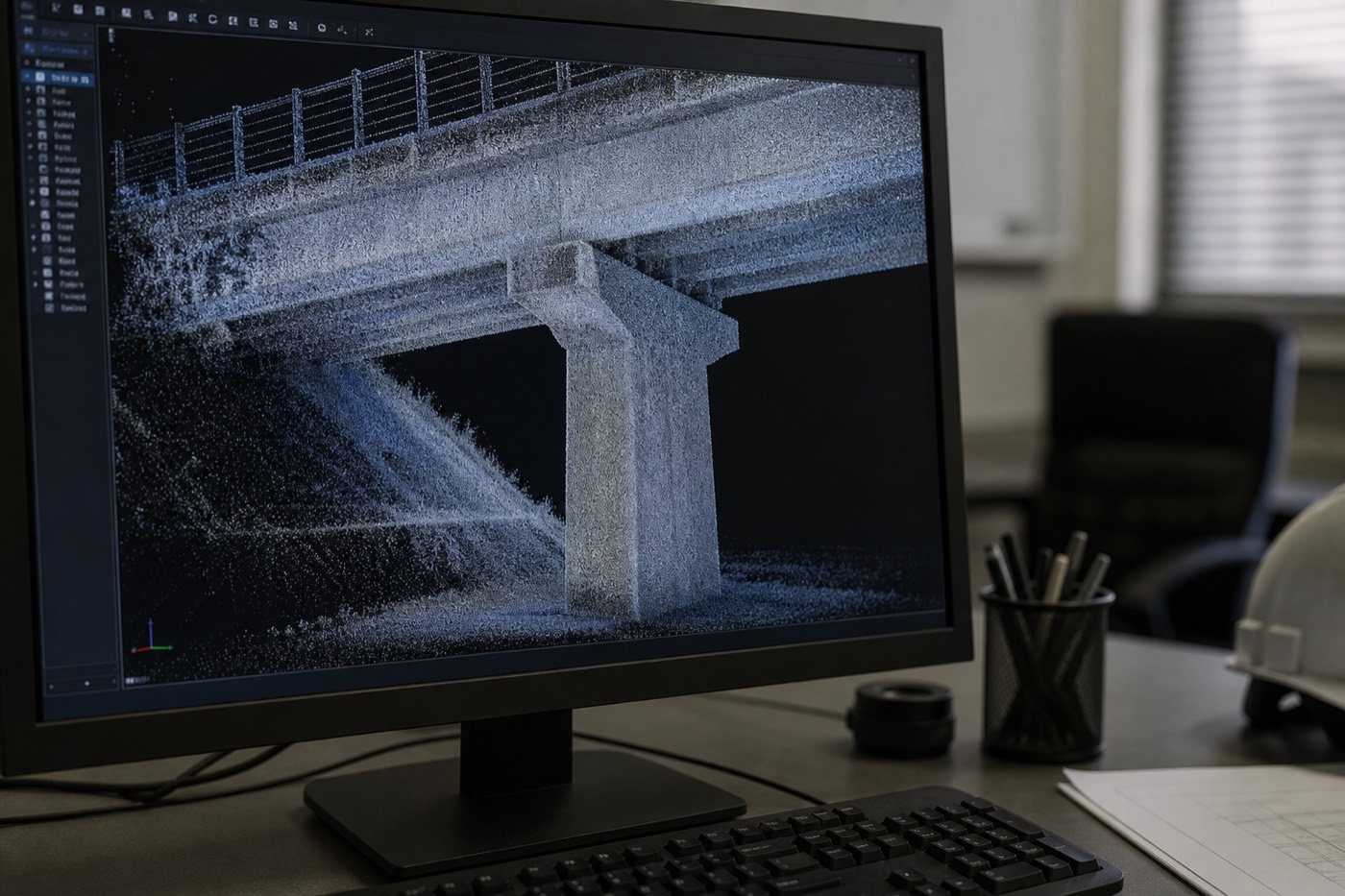

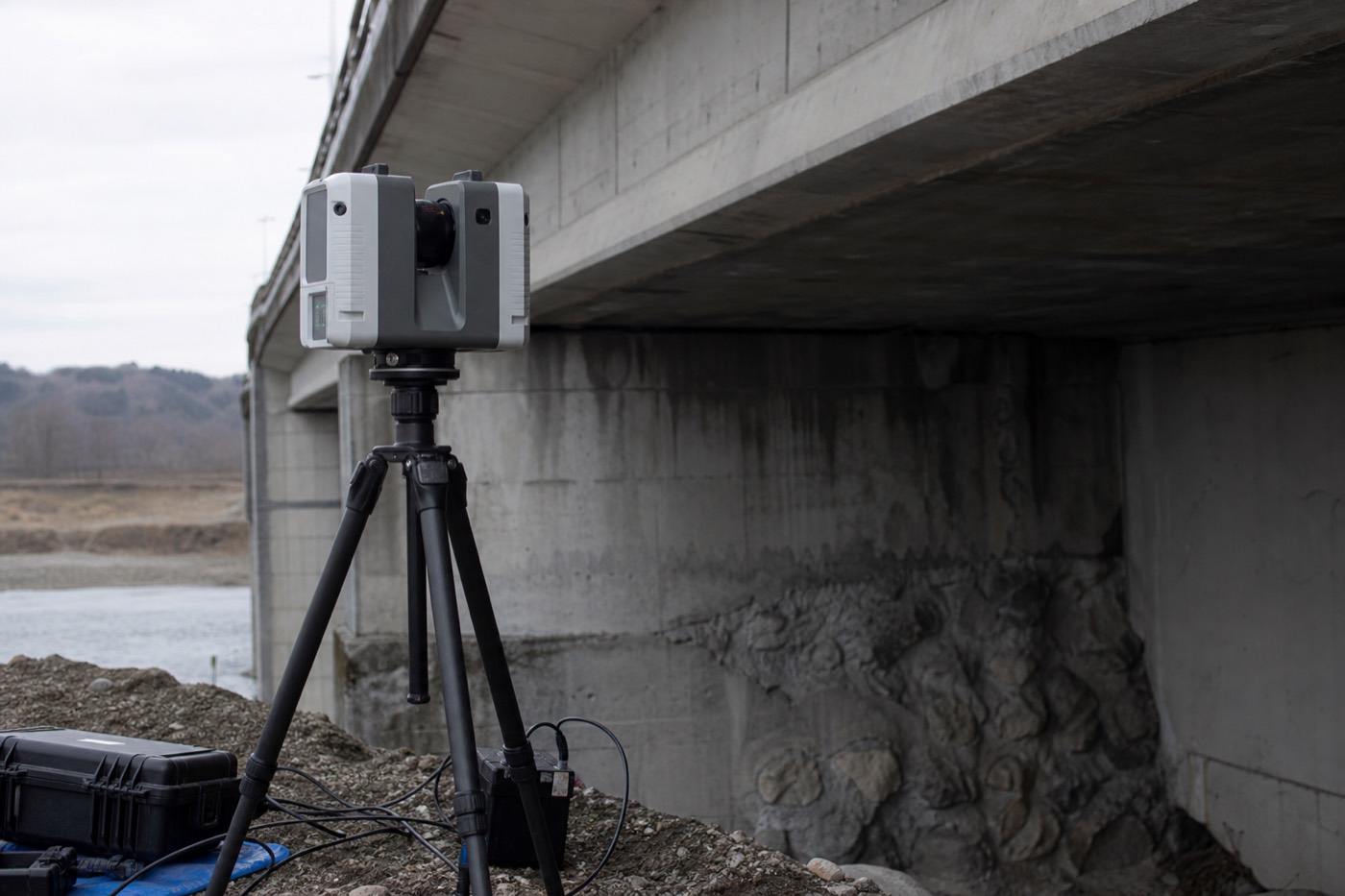

LiDARは、レーザー光を対象に照射し、反射が返ってくるまでの時間などから対象までの距離を測る技術です。多数の点について距離と方向を測ることで、対象の形状を3次元の点の集まり（点群）として記録できます。近年は、専用機材だけでなく、一部のスマートフォンやタブレットにもLiDARが搭載され、手軽に点群を取得できるようになりました。橋梁点検でも、この3次元情報を活かせないかという関心が高まっています。
点群でできること
点群が得意とするのは、面的・立体的な情報の把握です。橋梁点検の文脈では、部材や構造物の形状の把握、変状の概形の記録、断面や部材同士の離れ（遊間など）の計測、大きな欠損や変形の把握などに向いています。3次元で記録できるため、現地の状況を立体的に残し、後から寸法を確認したり、経時的な形状の変化を比較したりする用途にも活用が期待されます。
点群でできないこと
一般的な現場用LiDARの点群だけから、0.2mm・0.3mm級のひびわれ幅を直接読めると期待するのは適切ではありません。ただし、点間隔だけからすべての機種・方法の限界を断定することもできません。点間隔、レーザーのスポット径、距離精度、走査距離・角度、表面の反射特性、位置合わせの誤差を分けて確認します。線状の異常の検出、モデルによる推定、幅の実測は別です。必要な幅帯を測れるかは、実際の条件で基準器との比較により検証してください。
写真計測との違いと使い分け
形状の把握、変状の概形、断面・離れ・変位の計測、大きな欠損や変形の記録など、面的・立体的な情報。細かなひび割れ幅の直接計測には不向き。
単写真の2D画像解析では表面のひびわれ等を扱います。一方、複数視点の写真を使う写真測量（SfM/MVS等）からも3次元形状・点群を得られます。幅や変位を定量化するには、校正・スケール・標定・検証条件が必要です。
LiDARと多視点写真測量は、どちらも3次元情報の取得に使えます。単写真による損傷判読とは区別し、必要な寸法精度、表面条件、死角、基準点や位置合わせの方法から選びます。国土地理院のUAV測量マニュアル 第3編も空中写真から三次元点群を作成する手順を示しています。
LiDARの点密度だけで、微細なひびわれ幅の計測性能は決まりません。LiDAR・単写真の画像解析・多視点写真測量を区別し、対象の幅や変位に必要な精度を現場条件で確かめることが導入の前提です。
導入前に押さえる考え方
LiDARの導入を検討する際は、まず「点群で何を把握したいのか」を明確にすることが出発点です。ひび割れの評価が目的なら点群は主役になりません。形状の記録や変位の把握、現地の3次元アーカイブが目的なら、点群が力を発揮します。目的と技術特性が合っているかを最初に確かめることが、費用対効果の高い導入につながります。点検支援技術としての位置づけや技術選定の考え方は、関連記事もあわせてご覧ください。
本記事のLiDARは測距技術の一般論です。ブランド名のLiDAR Damage Detectionが現在案内している内容は、現場写真のAI解析、支給図面への損傷転記、写真台帳の作成支援です。点群解析や図面の新規生成を提供済みと示すものではありません。
計測仕様を比較する確認表
方式名だけで採否を決めず、必要な寸法と現地条件から記入します。編集部が作成した選定票です。
| 項目 | 確認する内容 |
|---|---|
| 目的 | 形状記録／変位／微細なひびわれ幅などを区別 |
| 分解能と精度 | 点間隔・スポット径・距離精度・要求寸法を別項目で記録 |
| 現地条件 | 走査距離・角度・表面反射・濡れ・死角・振動 |
| 位置合わせ | 基準点・座標系・時期をまたぐ比較の位置合わせ誤差 |
| 検証 | 現地の基準器・検証点との比較、幅帯ごとの再現性 |
| 受渡し | 点群形式・図面との座標対応・未取得範囲・測定条件 |
よくある質問
LiDARの点群でひび割れ幅は測れますか？
一般的な現場用LiDARの点群で微細なひびわれ幅を直接計測できるとは限りません。点間隔だけで全機種の可否を決めず、スポット径・距離精度・反射特性・走査条件・位置合わせを確認し、対象幅で実測検証します。異常の検出と幅の計測は別です。
スマホのLiDARでも橋梁点検に使えますか？
形状の概形把握など用途によっては活用の余地がありますが、微細なひび割れの評価には向きません。取得できる点密度や精度が用途に足りるかを、把握したい情報に照らして判断する必要があります。
点群と写真計測はどちらを選べばよいですか？
求める情報と精度によります。単写真の2D解析、多視点写真測量、LiDAR点群を区別し、表面条件・死角・校正・位置合わせを含めて比較してください。写真測量でも3次元点群を得られるため、画像と点群を排他的に分ける必要はありません。
出典・適用範囲
本文の版・条項・対象を確認するための一次資料です。原典の適用範囲と、編集部が作成した例・チェック表を区別しています。
- 国土地理院 UAVを用いた公共測量マニュアル（平成29年3月改定版） — 多視点写真測量による3次元形状取得の説明。個別機器の幅計測性能は示さない。参照箇所：第3編 UAVによる空中写真を用いた三次元点群作成。
- 点検支援技術性能カタログ（国土交通省・現行分野別資料） — 橋梁・トンネル・土工・舗装・道路巡視。個別技術の適用条件を確認。参照箇所：分野別の原典PDF・技術番号。
原典リンク確認：2026年9月11日。専門家による個別施設・個別案件の判断を代替するものではありません。
